Die Pfanne ersetzt den Ziegel.
Am Montagepunkt nimmt sie den Platz eines Ziegels ein. Ihre flexiblen EPDM-Enden werden oben und unten an das vorhandene Ziegelprofil angeformt. Die Nachbarziegel kommen wieder an ihren Platz.
Universal-Ersatzpfanne für Solaranlagen
Viele Ziegelmodelle.Eine Ersatzpfanne.
Wo der Dachhaken durch die Dachdeckung führt, ersetzt unsere anformbare Pfanne einen Ziegel. Sie wird an die vorhandenen Dachziegel oder Dachsteine angepasst – im Regelfall ohne Flexen der umliegenden Ziegel. Der Haken verbindet die Holzkonstruktion mit der Montageschiene.
Für den Baustoffhandel und Großhandel.
Für Solarteure, Dachdecker und Zimmereien.
Made in Germany

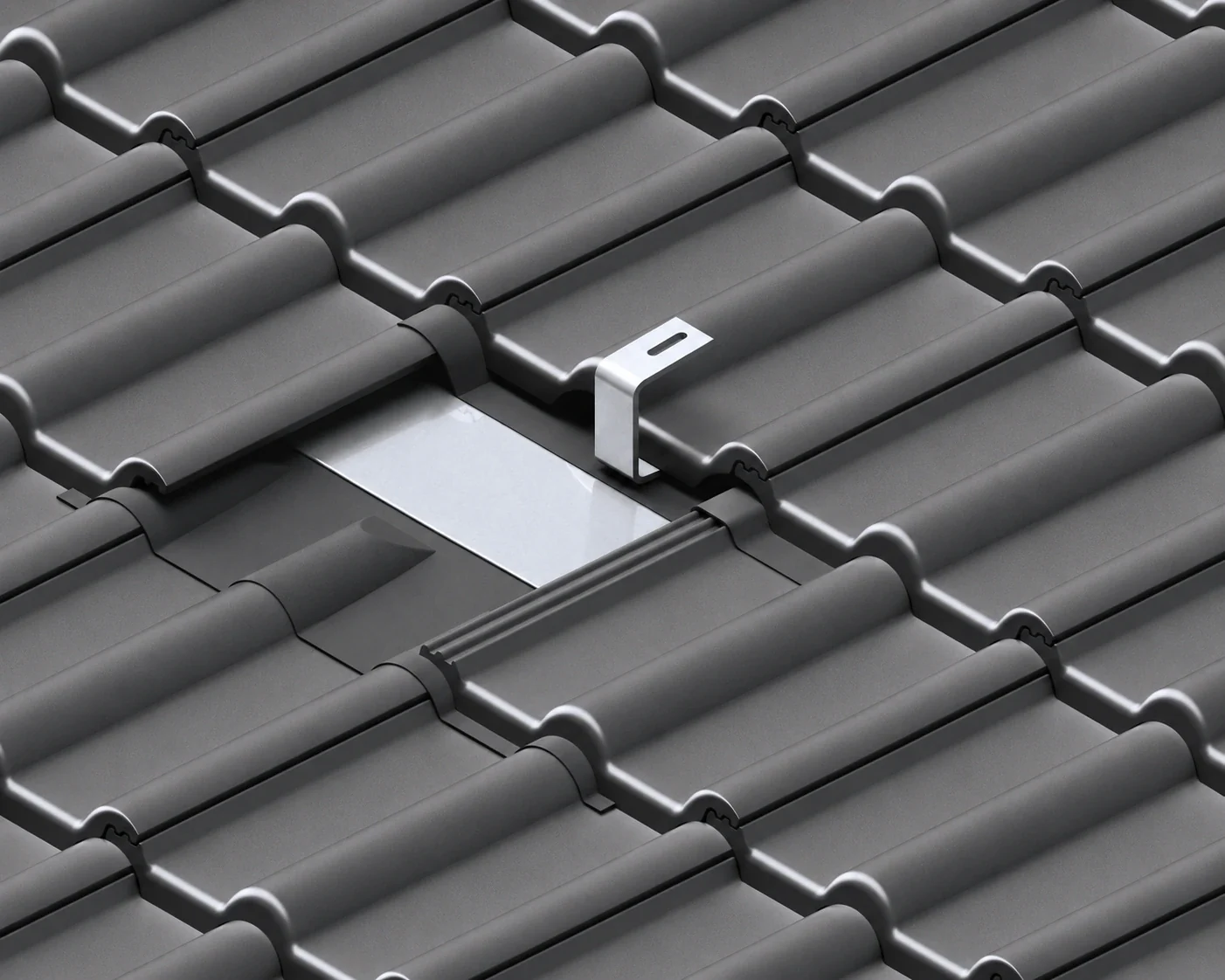

So sitzt CLEVER-TILE ® im Dach.
Den Einbau ansehenDer Anschluss am Dach
Zwei Bauteile.
Zwei klare Aufgaben.
Die Pfanne übernimmt den Anschluss an die Dachdeckung. Der Haken übernimmt die Befestigung der Solaranlage. Zusammen bilden sie den Übergang vom Dach zur Montageschiene.
02
Der Haken trägt die Anlagenlasten.
Er wird separat in der Holzkonstruktion verschraubt und verbindet sie mit der Montageschiene. Die Lasten gehen ins Holz, nicht in die umliegenden Ziegel.

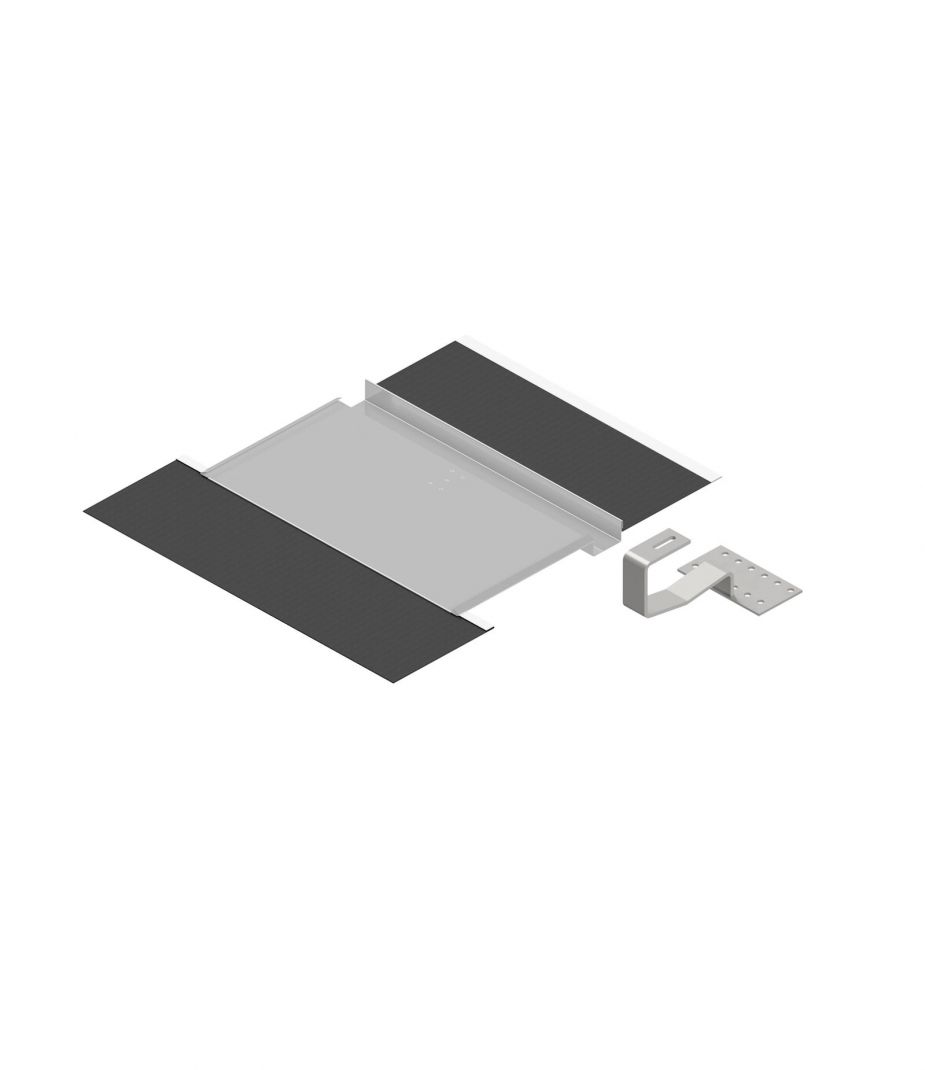

Die Ersatzpfanne erhalten Sie mit dem passenden Dachhaken im Set. Den Dachhaken bieten wir auch einzeln an.
Wann ist die Pfanne die richtige Wahl?
Je nach Montagesystem wird der vorhandene Ziegel für den Dachhaken bearbeitet oder durch eine modellspezifische Pfanne ersetzt. Unsere Pfanne lässt sich an unterschiedliche geeignete Ziegelmodelle anformen. Damit entfällt die Suche nach einer eigenen Ersatzpfanne für jedes dieser Modelle.
Im Regelfall ohne Flexen oder Schleifen. Bei seltenen Ziegelgeometrien ist der obere Teil zu breit für die vorgesehene Aussparung. Dann muss dieser Bereich bearbeitet werden.
Die Montage
Am Dach wird klar,
wie es funktioniert.
Die flexiblen Anformteile werden an die vorhandenen Dachziegel oder Dachsteine angepasst. Danach wird der Haken verschraubt und die Fläche wieder eingedeckt. Die Bildfolge zeigt die wesentlichen Handgriffe.
01 / 04

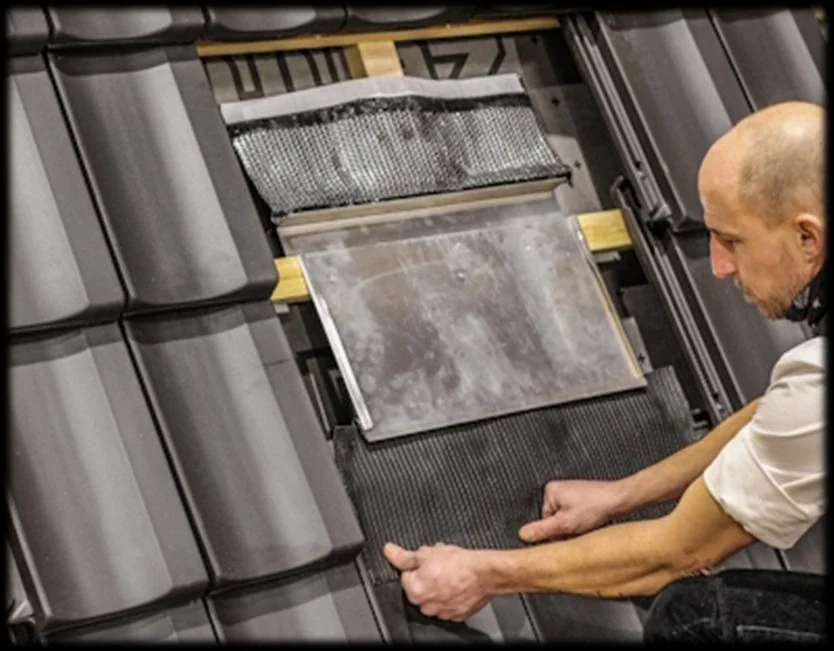

Ein Ziegel macht Platz.
Einige Ziegel werden vorübergehend herausgenommen. In die freie Stelle kommt die Ersatzpfanne. Die rückseitige Lasche liegt auf dem Ziegel darunter auf; das untere flexible Ende wird nach dem Abziehen der Schutzfolie an dessen Profil angeformt.
Dauerhaft ersetzt wird nur der Ziegel am Montagepunkt.
Diesen Abschnitt im PDF öffnen
02 / 04

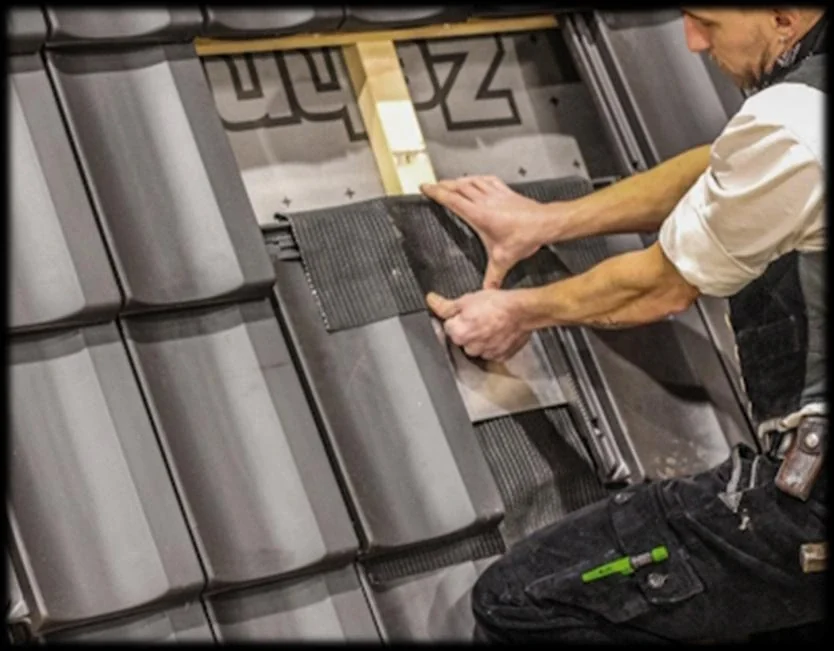

Die Pfanne folgt dem Ziegel.
Die unteren Ecken werden hochgeschlagen und umgelegt, dann kommen die seitlichen Ziegel zurück. Auch das obere flexible Ende wird nach dem Abziehen der Schutzfolie an das Profil der vorhandenen Ziegel angeformt.
Genau diese anformbaren Enden machen die Pfanne für unterschiedliche Profile nutzbar.
Diesen Abschnitt im PDF öffnen
03 / 04

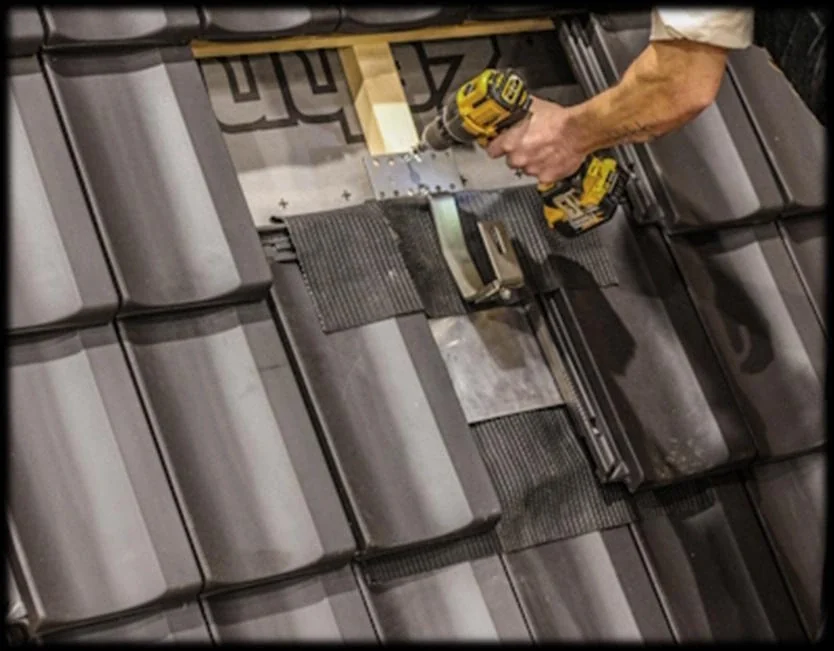

Der Haken trägt die Anlage.
Jetzt wird der Dachhaken mit der Holzkonstruktion verschraubt. Er ist der tragende Anschluss für die spätere Montageschiene. Schrauben und gegebenenfalls ein Höhenausgleich richten sich nach dem Dachaufbau und der Montageanleitung.
Die Lasten der Solaranlage gehen in die Holzkonstruktion, nicht in die umliegenden Ziegel.
Diesen Abschnitt im PDF öffnen
04 / 04

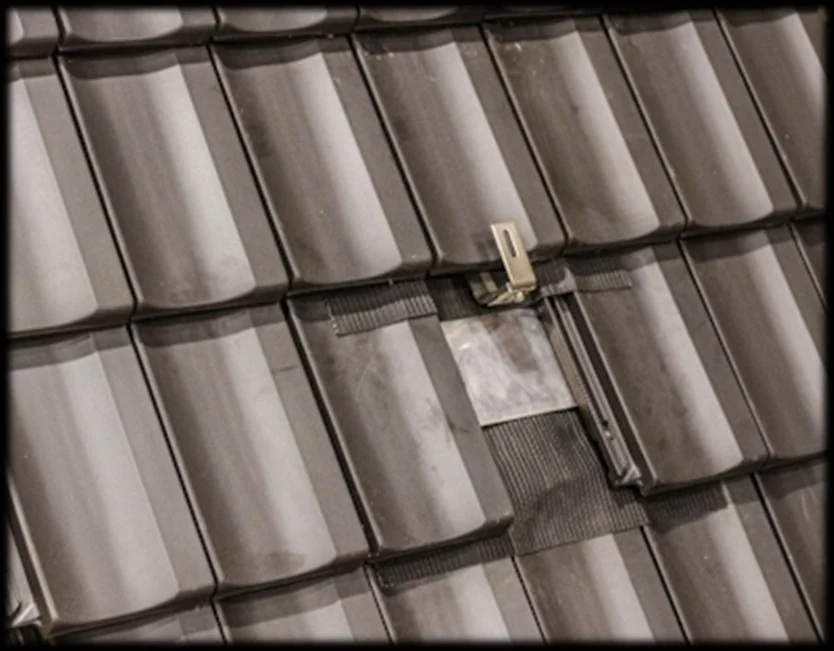

Die Ziegel kommen zurück.
Zum Schluss werden die restlichen Ziegel wieder eingelegt. Die Ersatzpfanne schließt den Montagepunkt. Der Haken bleibt als Anschluss für die Montageschiene erreichbar.
Die umliegenden Ziegel bleiben im Regelfall so, wie sie sind – ohne Flexen, Schneiden oder Schleifen.
Diesen Abschnitt im PDF öffnenIn unserer Montageanleitung finden Sie alle Handgriffe und Befestigungsvorgaben. Bitte legen Sie diese dem Einbau zugrunde.
Vollständige MontageanleitungDie Form des Dachhakens

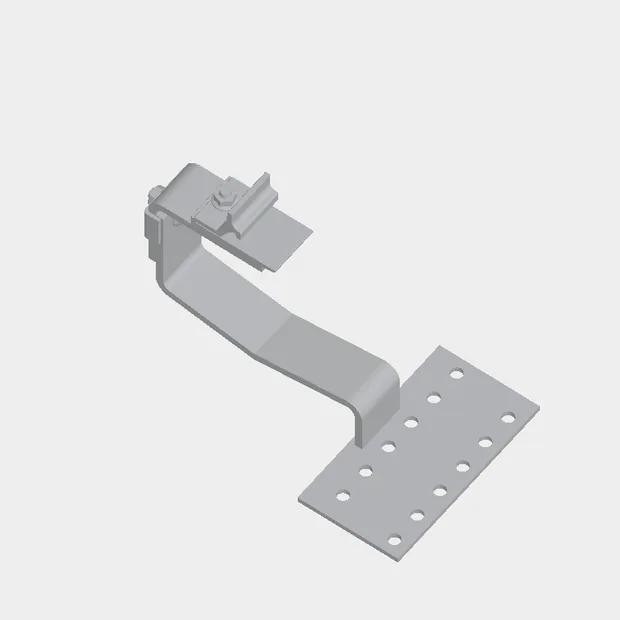

Den Dachhaken genauer ansehen.
Drehen Sie den Haken mit dem Finger oder der Maus. Die Ansicht zeigt eine Hakenvariante mit Adapter.
CLEVER-TILE ®360°
DACHHAKENZiehen zum Drehen
Ansicht fein einstellen
02 / AUCH EINZELN
Der Dachhaken.
Der Dachhaken verbindet die Holzkonstruktion mit der Montageschiene. Er ist im Set enthalten und auch einzeln erhältlich.
BLICKWINKELSchräg von oben
Ausführung wählen Bildansichten aus Original-CAD. Die neutrale Darstellung zeigt keine Material- oder Farbvariante.
Die beiden Hakenformen vergleichen

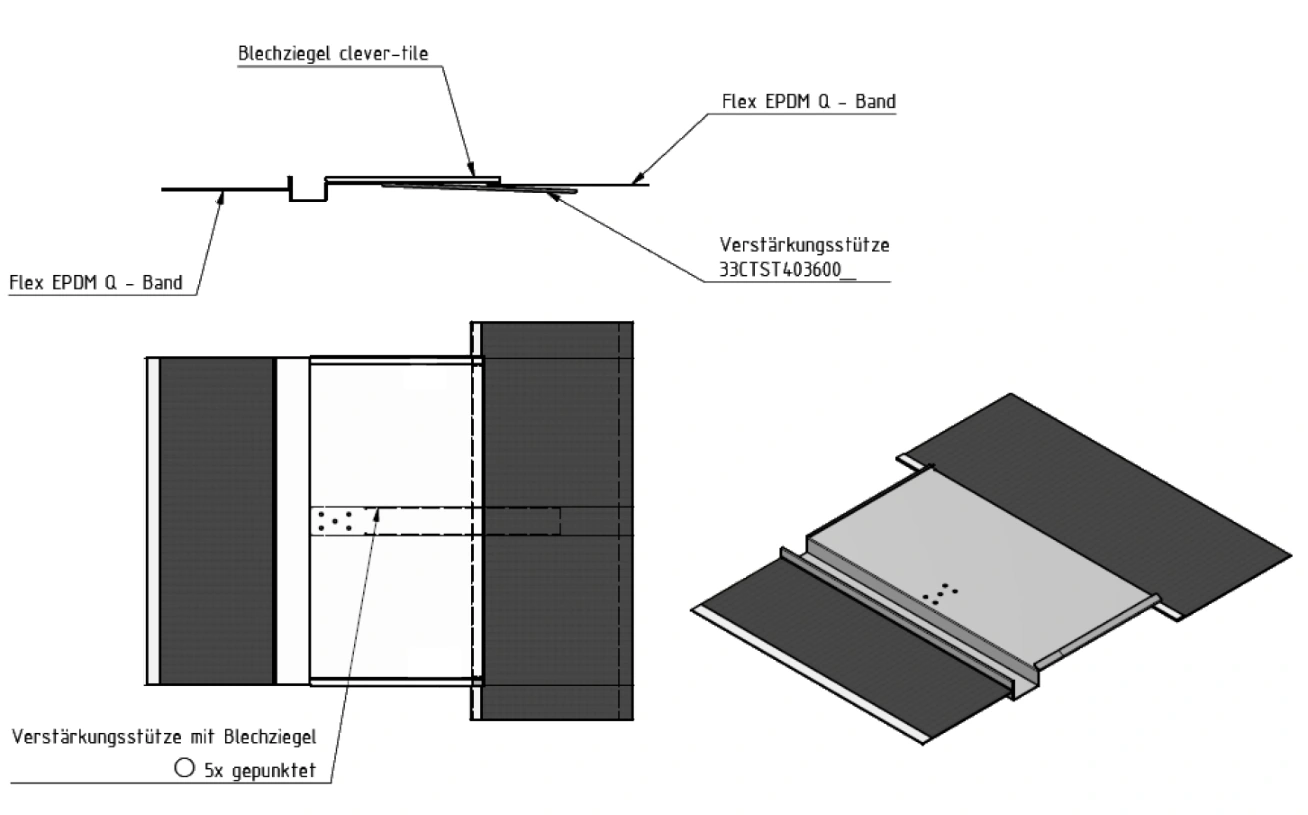

Die flexiblen Anformteile und seitlichen Wasserfalze verhindern das Eindringen von Flugschnee und Schlagregen. Die streckmetallverstärkten EPDM-Anformteile werden an das Ziegelprofil angeformt und mit ihren Butylklebestreifen angeschlossen.
Die rückseitige Verstärkungslasche verhindert Wassersäcke und ungewollte Verformungen. Sie stützt das Eigengewicht der Ersatzpfanne auf dem darunterliegenden Ziegel oder Dachstein ab.
Wetterschutz und Verstärkung im DatenblattDie Befestigung der Solaranlage
Lastabtragung in die Holzkonstruktion
Der Dachhaken leitet die Lasten der Solaranlage direkt in die Holzkonstruktion. Dachziegel und Dachsteine werden durch diese Anlagenlasten nicht belastet. So wird Ziegelbruch durch die Lastabtragung vermieden.
Lastabtragung im DatenblattUnser Datenblatt nennt die Eignung für hohe Schneelasten. Einen konkreten Prüfwert nennt es nicht. Für die Auslegung Ihres Dachs sprechen Sie uns bitte an.
Unsere Ersatzpfannen dürfen auch direkt übereinander eingebaut werden.
Maße und Eignung
Passt die Pfanne
zu Ihrem Dach?
Unsere Universal-Ersatzpfanne ist für den Großteil der in Deutschland, Österreich und der Schweiz gängigen Dachziegel- und Dachpfannenarten geeignet.
Prüfen Sie dafür die Deckmaße und das Profil Ihres Ziegels oder Dachsteins. Wenn Sie unsicher sind, helfen wir Ihnen bei der Auswahl.
Eignung und Ausnahmen im DatenblattDie Universal-Ersatzpfanne
Deckmaße- Deckbreite
- bis 300 mm
- Decklänge
- 300–390 mm
Deckmaß heißt: der Bereich, den ein Ziegel im eingedeckten Dach abdeckt. Die Überlappung zählt nicht mit.
Deckmaße im DatenblattGrößere Deckmaße?
XL ist auf Anfrage erhältlich: bis 330 mm Deckbreite und 391–450 mm Decklänge. Die Dachhaken bleiben dieselben.
DachneigungAb 15°
ErsatzpfanneAluminium & EPDM
DachhakenEdelstahl
FarbenSchwarz & ZiegelrotAnthrazit & Braun auf Anfrage
Materialien und Lagerung
Made in Germany
- Grundblech und Verstärkungslasche
- Aluminium, 0,8 bzw. 1,2 mm. Baustoffklasse A1 nach DIN 4102.
- Flexible Anformteile
- Streckmetallverstärktes EPDM mit Butylklebestreifen. Baustoffklasse B2 nach DIN 4102.
- Dachhaken
- Edelstahl.
- Lagerung und Verarbeitung
- Bitte kühl und trocken lagern und möglichst innerhalb von 12 Monaten verarbeiten. Bei längerer Lagerung vor dem Einbau prüfen, ob sich die Schutzfolie gut lösen lässt.
Zwei Formen für den Anschluss
- 90° zur Dachfläche
- Langloch 11 mm.
- Parallel zur Dachfläche, höhenverstellbar
- Langloch 9 mm oder 11 mm.
Hakenformen und Langlöcher: Datenblatt März 2025.
Für den Handel. Für die Baustelle.
Mehr Ziegelmodelle abdecken.
Weniger Varianten vorhalten.
Für geeignete Ziegelmodelle müssen Sie als Baustoffhändler oder Großhändler weniger modellspezifische Sonderpfannen vorhalten. Das kann Kapitalbindung und Fehlbestellungen durch eine falsche Modellzuordnung reduzieren.
Für Solarteure, Dachdecker und Zimmereien entfallen im Regelfall Fräsen, Flexen und der dabei entstehende Schleifstaub. Das spart Bearbeitungszeit und vermeidet entsprechende Schäden, Nacharbeit und Haftungsrisiken.
Produkte auswählen
Was brauchen Sie
für Ihr nächstes Projekt?
Pfanne und Dachhaken im Set, einzelne Haken und Montagezubehör: Sammeln Sie Ihre Auswahl in einer gemeinsamen Anfrageliste.
Zur gesamten ProduktübersichtSet oder einzelner Dachhaken
Die Pfanne erhalten Sie im Set. Den Dachhaken können Sie auch einzeln anfragen.
Ergänzendes Montagezubehör
Schienen, Verbinder und Klemmen ergänzen Sie nach Bedarf. Zubehör ist separat erhältlich.
Sie sind noch unsicher, was Sie benötigen?
Direkt an uns · unverbindlich
Alles ausgewählt?
Dann sprechen wir darüber.
Für Ihr Sortiment oder das nächste Dach: Sagen Sie uns, was Sie benötigen. Eine Anfrage ist noch keine Bestellung.
Direkt an CLEVER-TILE ®
Ihre Anfrageliste
Wählen Sie unser Set, einzelne Dachhaken oder Zubehör aus.
Ihre Anfrageliste ist noch leer. Entdecken Sie unser Sortiment und fügen Sie die gewünschten Produkte hinzu.
Produkte entdeckenIhre Auswahl vollständig?Weitere Produkte auswählen
Danke für Ihre Nachricht
Ihre Anfrage ist eingegangen.
Fragen aus der Praxis
Unterlagen zum Produkt
Maße, Materialien und Einbau finden Sie in unseren Unterlagen.
Datenblatt & MontageanleitungEinen Fachbegriff nachschlagenMüssen Dachziegel oder Dachsteine bearbeitet werden?
Im Regelfall müssen die umliegenden Dachziegel und Dachsteine weder geflext noch geschnitten oder geschliffen werden. Am Montagepunkt werden einige Ziegel vorübergehend herausgenommen; einen davon ersetzt unsere Pfanne. Bei seltenen Geometrien muss der obere Teil eines Ziegels angepasst werden. Diese Ausnahme erläutern wir in unserem Datenblatt.
Für welche Dachziegel und Dachsteine ist das System gedacht?
Für einen Großteil der in Deutschland, Österreich und der Schweiz gängigen Arten. Die flexiblen EPDM-Enden werden an das jeweilige Profil angeformt. Für die Auswahl zählen Deckbreite, Decklänge und Ziegelgeometrie. Die Maße und die weiteren technischen Angaben finden Sie im Datenblatt.
Was ist der Vorteil für den Baustoffhandel?
Mit derselben anformbaren Ersatzpfanne bedienen Sie viele gängige Ziegelmodelle. Für geeignete Modelle müssen Sie weniger modellspezifische Sonderpfannen bevorraten. Das kann Kapitalbindung und Fehlbestellungen durch eine falsche Modellzuordnung reduzieren. Für eine erste Anfrage reicht eine Beschreibung Ihres Bedarfs.
Ist die Ersatzpfanne einzeln erhältlich?
Unsere Ersatzpfanne bieten wir zusammen mit dem passenden Dachhaken als Set an. Den Dachhaken können Sie auch einzeln anfragen.
Welches Zubehör kann ich ergänzen?

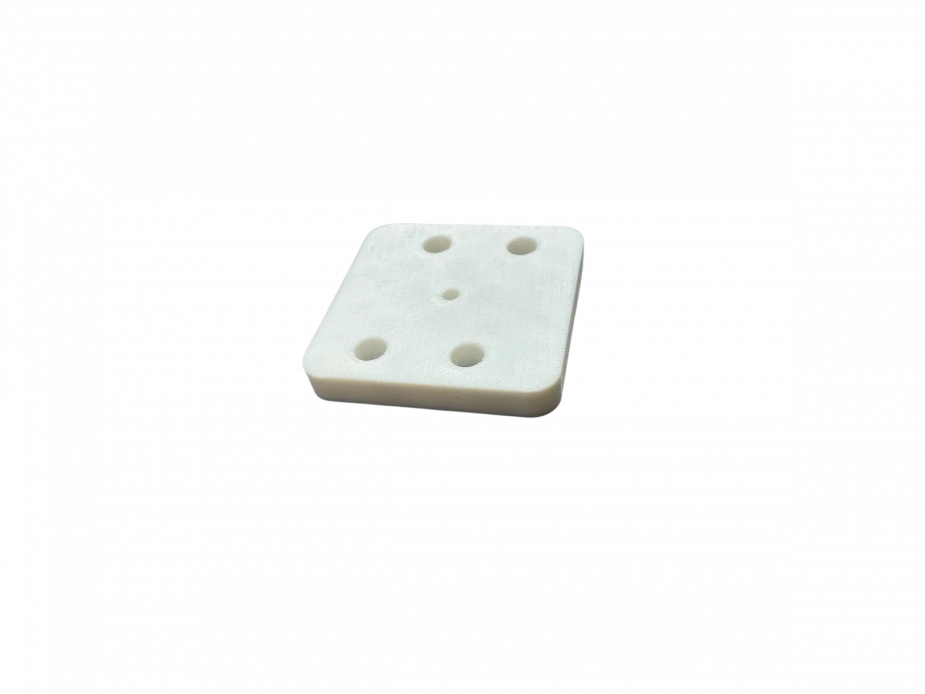

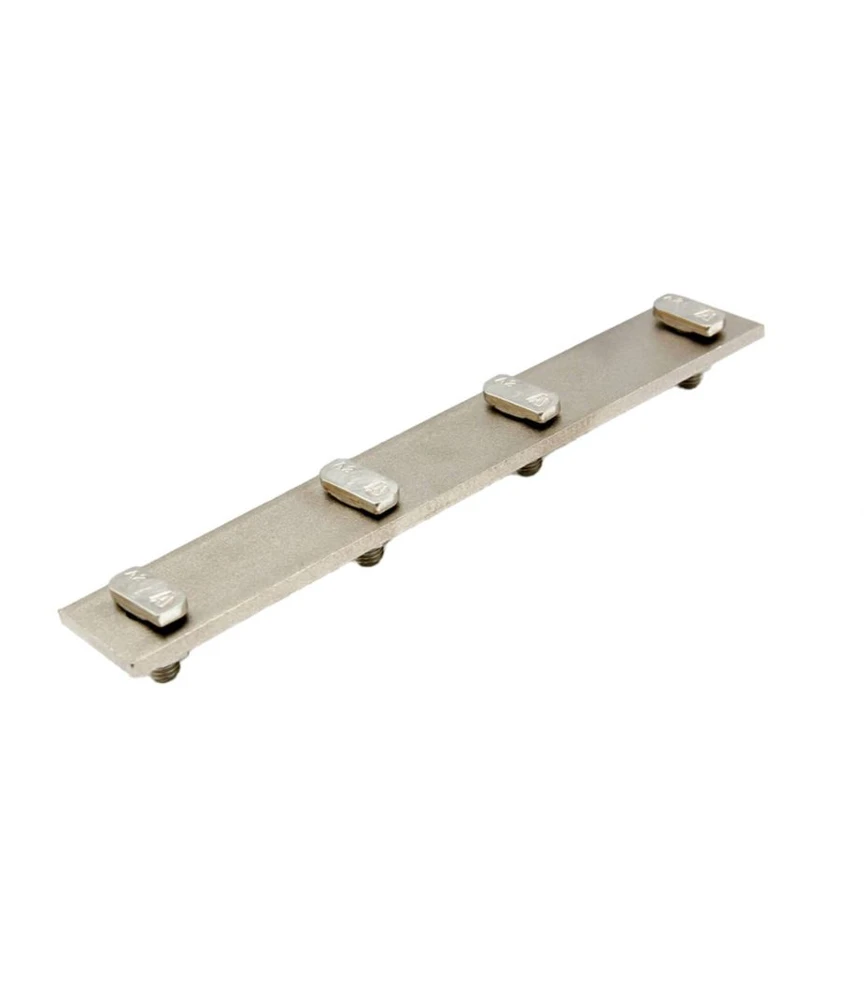

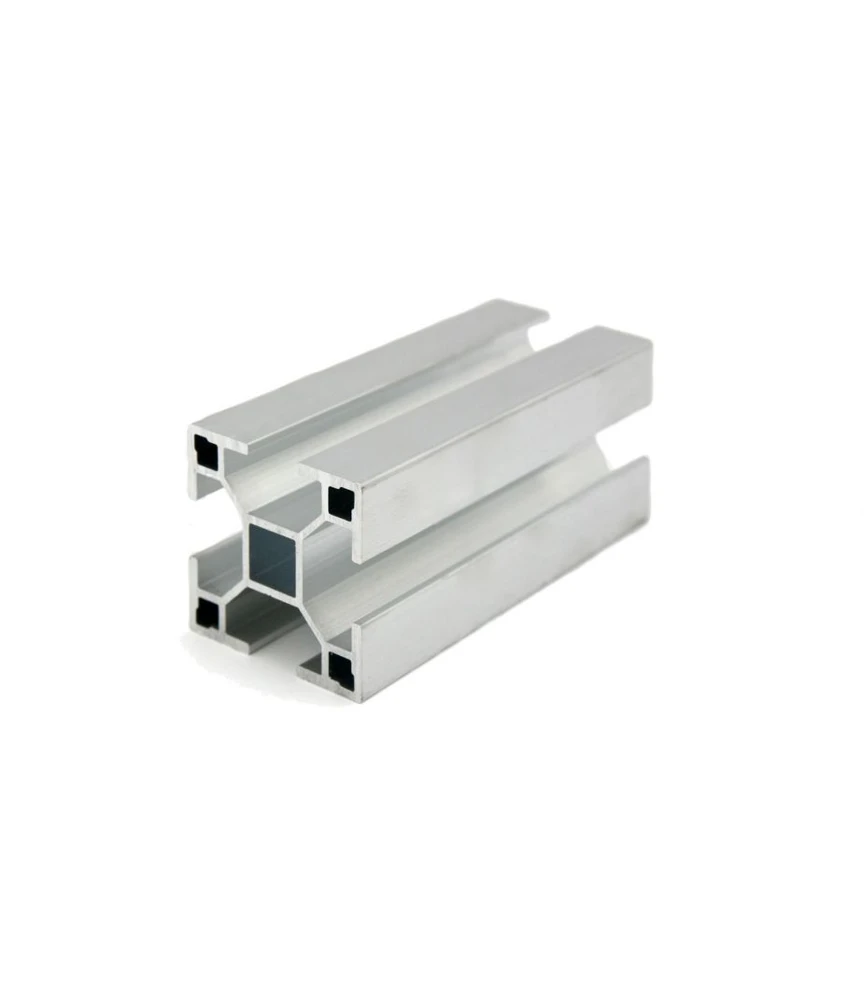

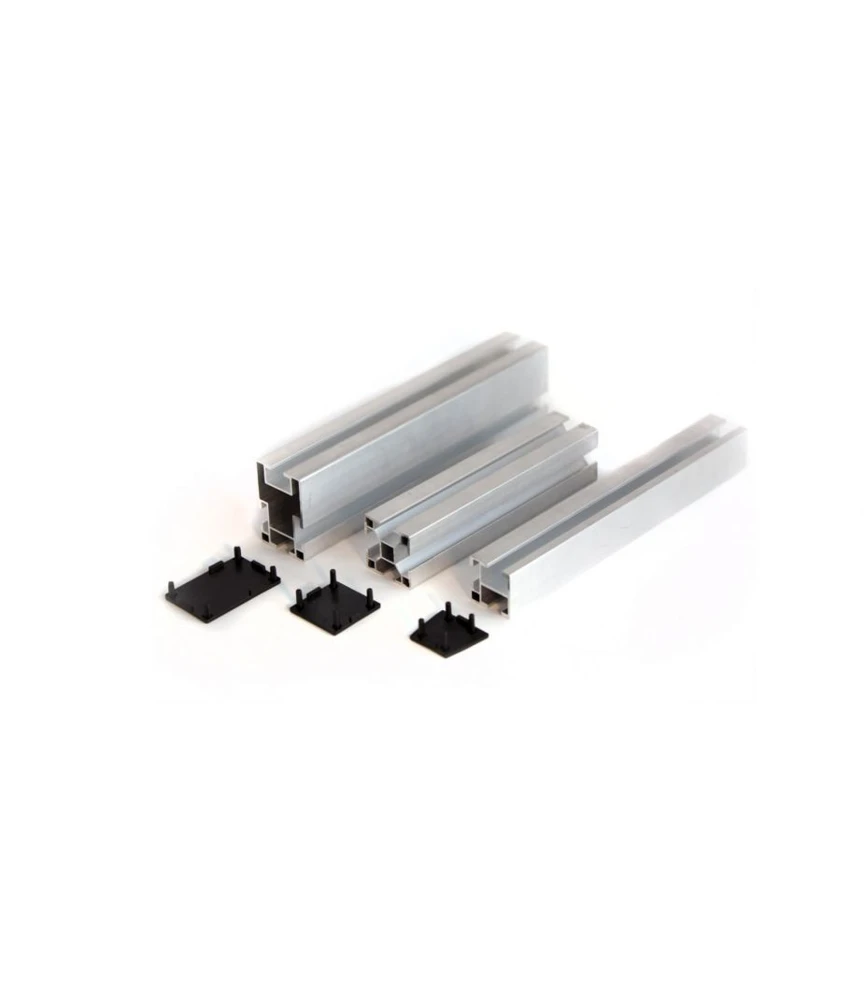

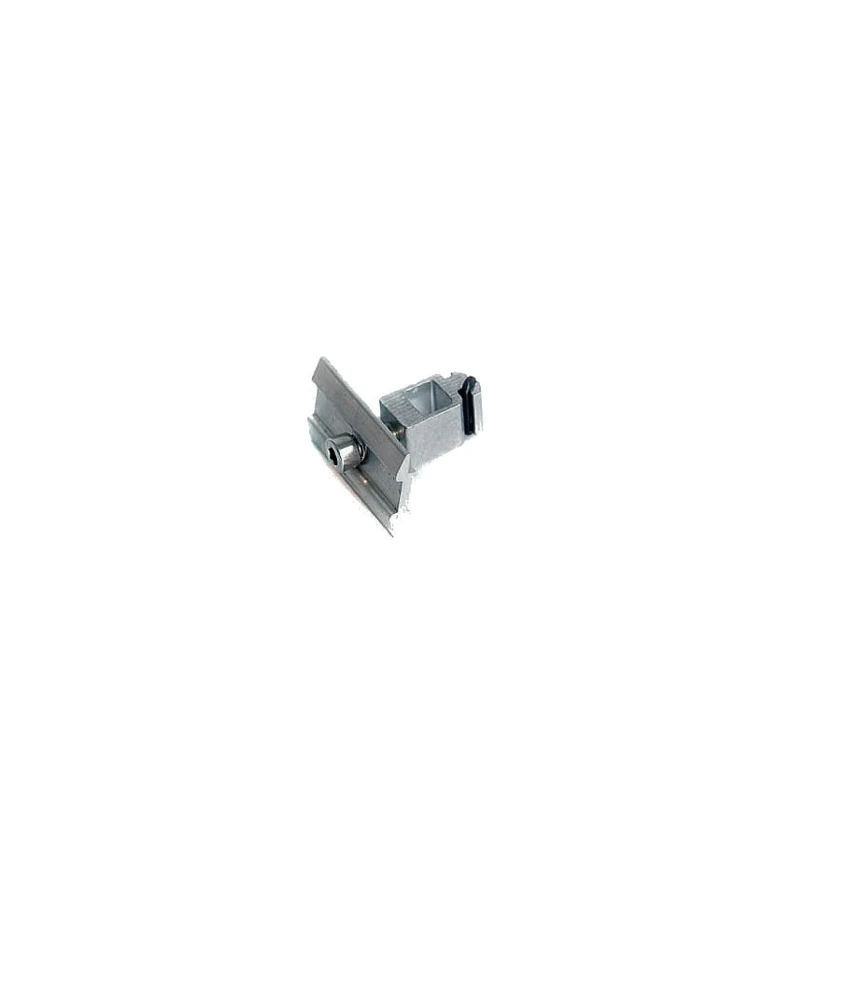

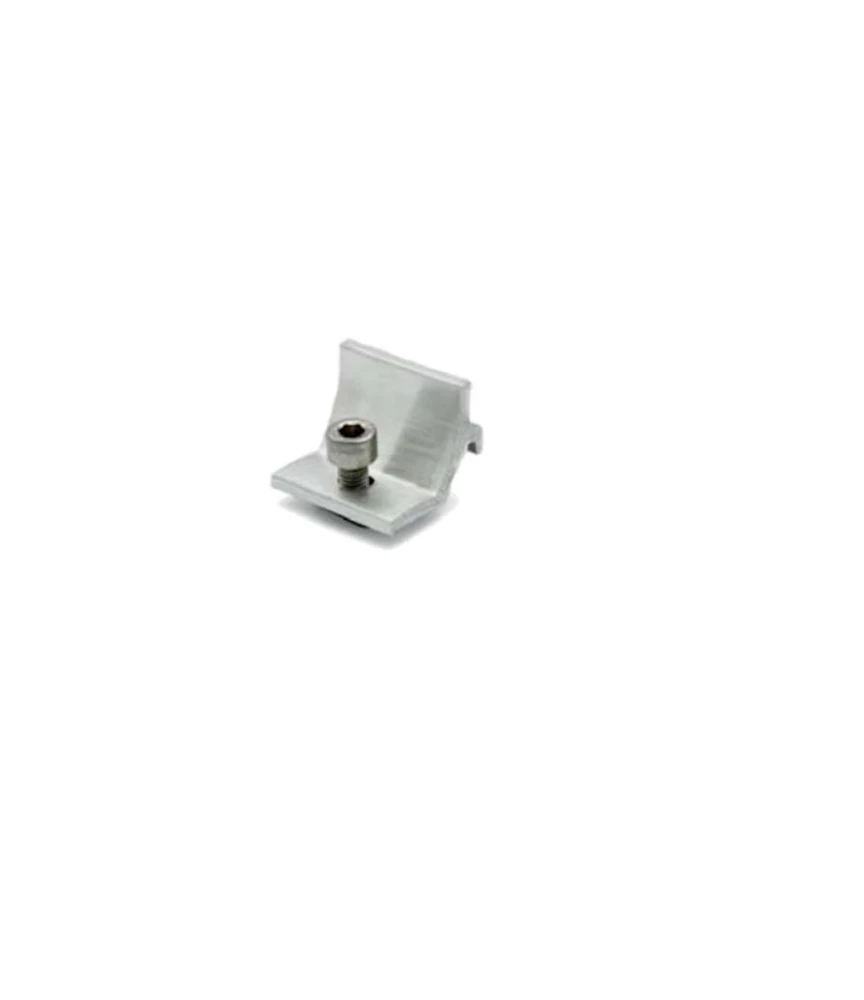

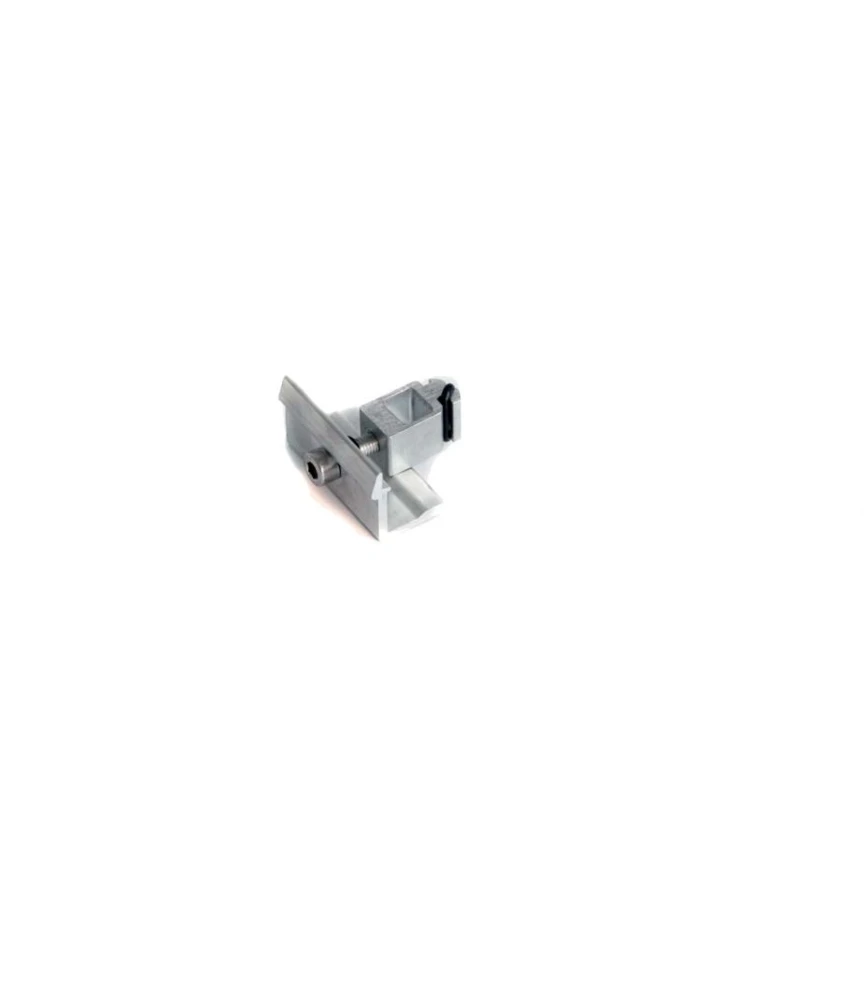

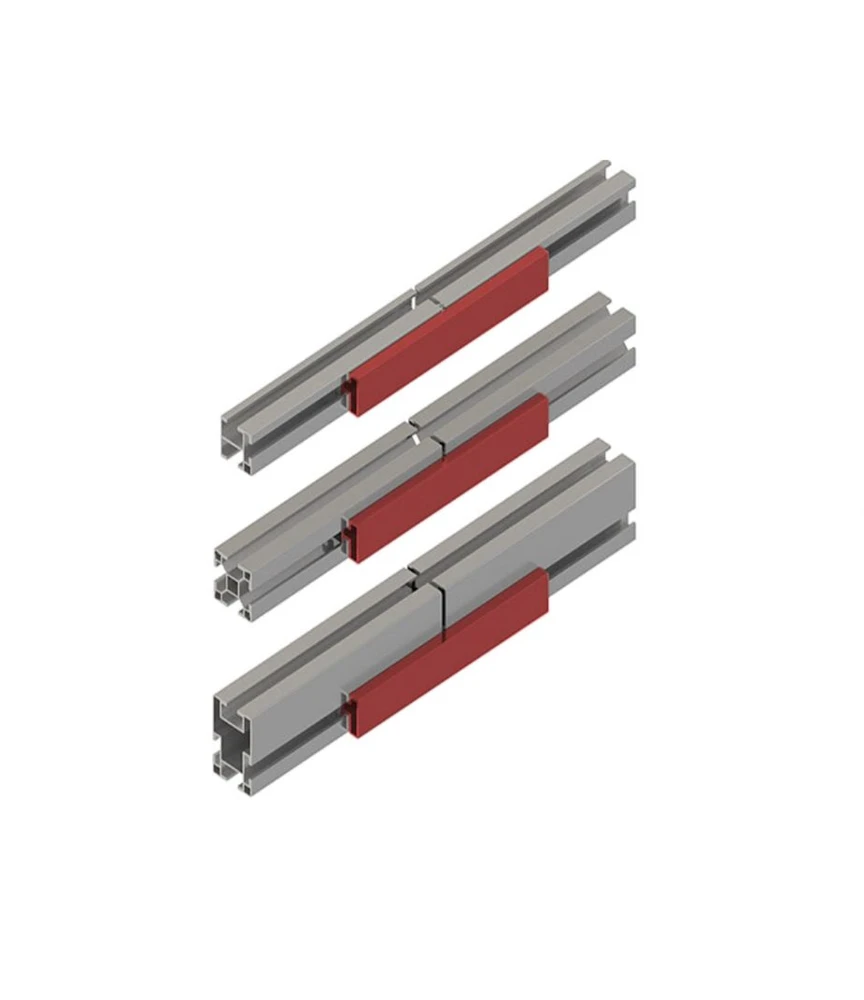

Wir bieten Montageschienen, Steck-Schienenverbinder, Vierlochverbinder, Kreuzverbinder, Mittel- und Endklemmen, Endverschlüsse und Unterlegklötze an. Sie können jeden Artikel mit seiner Ausführung und Menge zur selben Anfrage hinzufügen. Das Zubehör ist separat erhältlich und nicht pauschal im Set enthalten.
Passt der einzelne Dachhaken auch zu anderen Ersatzpfannen?
Für Ersatzpfannen anderer Hersteller muss die Eignung für das jeweilige Dach geprüft werden. Beachten Sie die gesonderten Hinweise in unserer Montageanleitung und beschreiben Sie uns die geplante Kombination in Ihrer Anfrage.
Können Ersatzpfannen direkt übereinander eingebaut werden?
Ja, Sie können unsere Ersatzpfannen direkt übereinander einbauen. Die Montagevorgaben für den jeweiligen Dachaufbau gelten weiterhin.
Welche Dachhakenformen gibt es?
Wir bieten zwei Formen an: 90° zur Dachfläche mit 11-mm-Langloch sowie parallel zur Dachfläche und höhenverstellbar mit 9- oder 11-mm-Langloch. Diese Angaben stammen aus unserem Datenblatt vom März 2025.
Wo finde ich die vollständigen Montageschritte?
In der Montageanleitung als PDF. Dort stehen die einzelnen Schritte sowie die Anforderungen an Dachaufbau, Befestigung und Untergrund. Die Bildfolge auf dieser Seite gibt einen ersten Überblick.
Was ist bei der Lagerung zu beachten?
Bitte kühl und trocken lagern und möglichst innerhalb von 12 Monaten verarbeiten. Bei längerer Lagerung vor dem Einbau prüfen, ob sich die Schutzfolie gut lösen lässt.
